Dəstək vahidi Sabit və dəstəklənən tərəf

Maitunun Dəstək Bölməsi Sabit və Dəstəklənən Tərəfi dəqiqliklə hazırlanmışdır və əsasən iki fərqli növdə mövcuddur: Sabit Tərəf və Dəstəklənən Tərəf, hər biri sistem daxilində xüsusi mexaniki funksiyaları yerinə yetirmək üçün nəzərdə tutulmuşdur. Dəstək bloklarının konfiqurasiyası istənilən aparıcı vintlər qurğusunda əsas aspektdir, əməliyyat sabitliyini təmin etmək və dəqiq xətti hərəkətə nail olmaq üçün vacibdir.

Sorğu göndərin

Məhsul təsviri

Maitu fabrikindən Dəstək Bölməsinin Sabit və Dəstəklənən tərəfinin müəyyənedici xüsusiyyəti həm eksenel, həm də radial istiqamətdə hərəkəti məhdudlaşdırmaq qabiliyyətidir. O, adətən, uyğun bir cüt bucaqlı kontaktlı rulmanları və ya təkanlı rulmanla birləşdirilmiş dərin yivli bilyalı rulmanı özündə birləşdirir ki, bunlar birlikdə həm radial yükləri, həm də vidadan sıxma yüklərini möhkəm şəkildə udurlar. Bu konfiqurasiya sərt eksenel fiksasiyanı təmin etmək üçün hazırlanmışdır ki, bu da onu yüksək dəqiqlikli yerləşdirmə və əhəmiyyətli iki istiqamətli itələmə qüvvələrinin ötürülməsini tələb edən tətbiqlər üçün əvəzsiz komponentə çevirir.

Əksinə, Dəstək Bölməsi Sabit və Dəstəklənən Tərəf radial dəstəyi təmin edərkən eksenel floata icazə vermək qabiliyyəti ilə xarakterizə olunur. O, adətən tək dərin yivli bilyalı rulmandan və ya radial koldan istifadə edir ki, bu da vida şaftının istilik dəyişiklikləri səbəbindən eksenel istiqamətdə sərbəst genişlənməsinə və ya büzülməsinə imkan verir. Bu xüsusi dizayn uzun vida birləşmələrində istilik uzanmasını kompensasiya etmək, təhlükəli daxili gərginliklərin, bağlama və potensial sistem nasazlığının qarşısını almaq üçün vacibdir.

Bununla belə, sabit və dəstəklənən tərəf arasında seçim sadəcə seçim deyil, sistematik dizayn qərarıdır. Yanlış konfiqurasiya dəqiqliyin azalmasına, həddindən artıq səs-küyə və yatağın vaxtından əvvəl sıradan çıxmasına səbəb ola bilər. Beləliklə, bu bölmələrin düzgün cütləşməsi və dəqiq hizalanması bütün hərəkət sisteminin bütövlüyü üçün vintin özü qədər vacibdir.

Biz inteqrasiya olunmuş vida və dəstək bloku həllərini təmin etməkdə maraqlıyıq. Dəstək Bölməmiz Sabit və Dəstəklənən Tərəf trapezoidal və ACME vintlərimizin spesifikasiyasına uyğun olaraq hazırlanmışdır.

İstehsal parametrləri

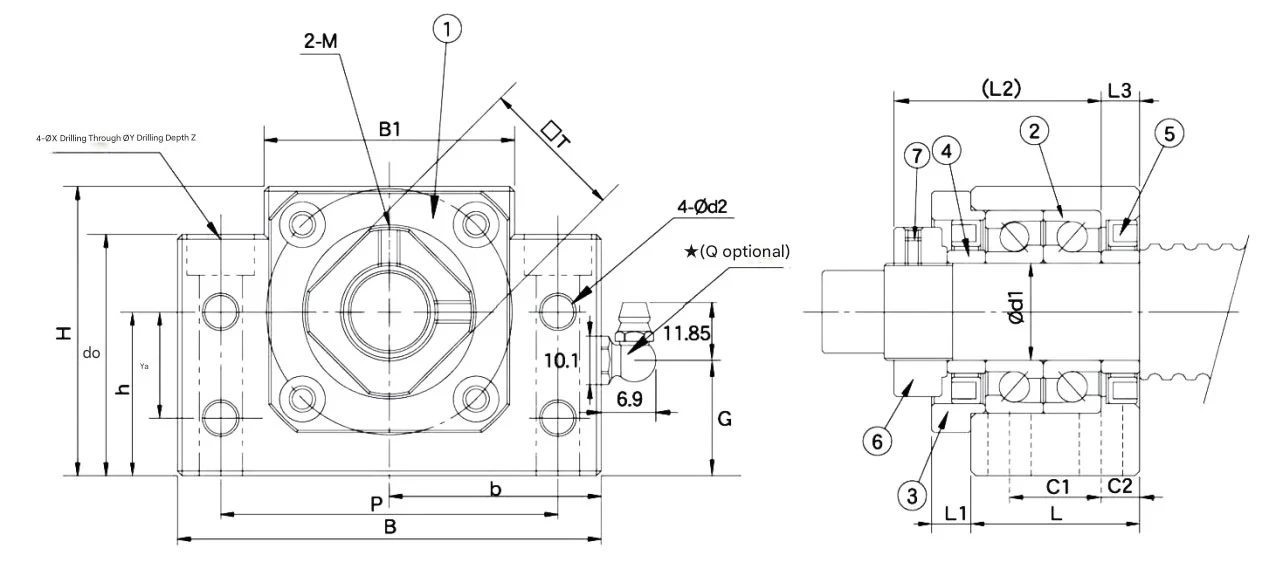

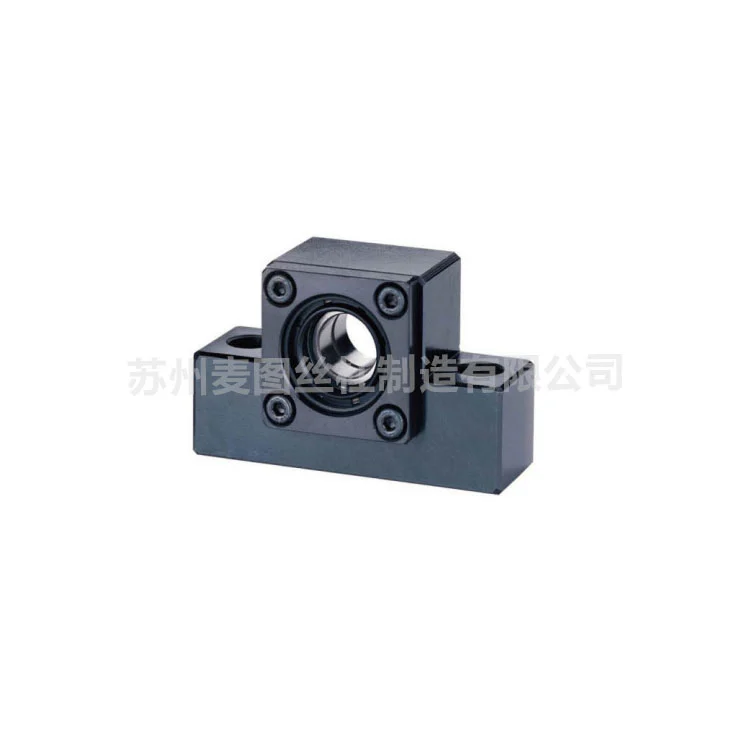

Dəstək Vahidi Sabit Tərəfli MBK Seriyası

Model	Diametri	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

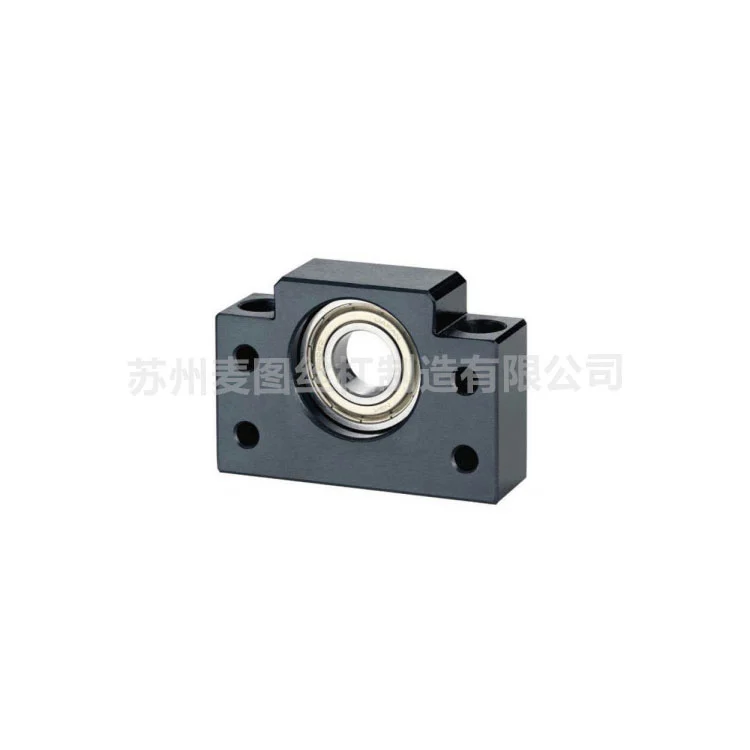

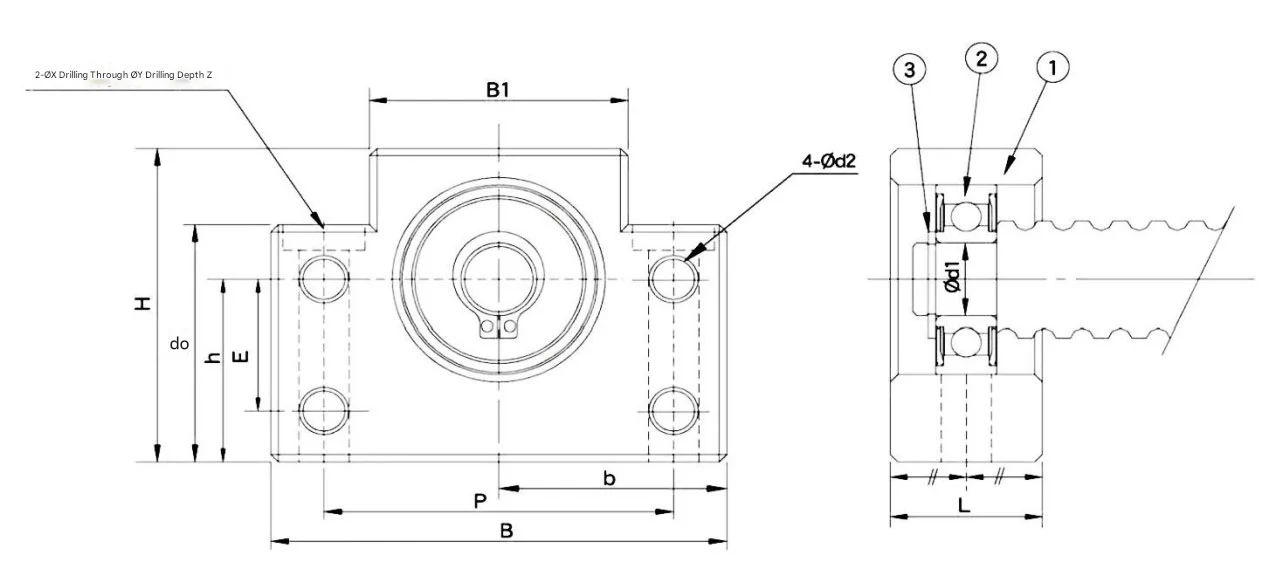

Dəstək Vahidi Dəstək tərəfi MBF seriyası

Model	Diametri	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

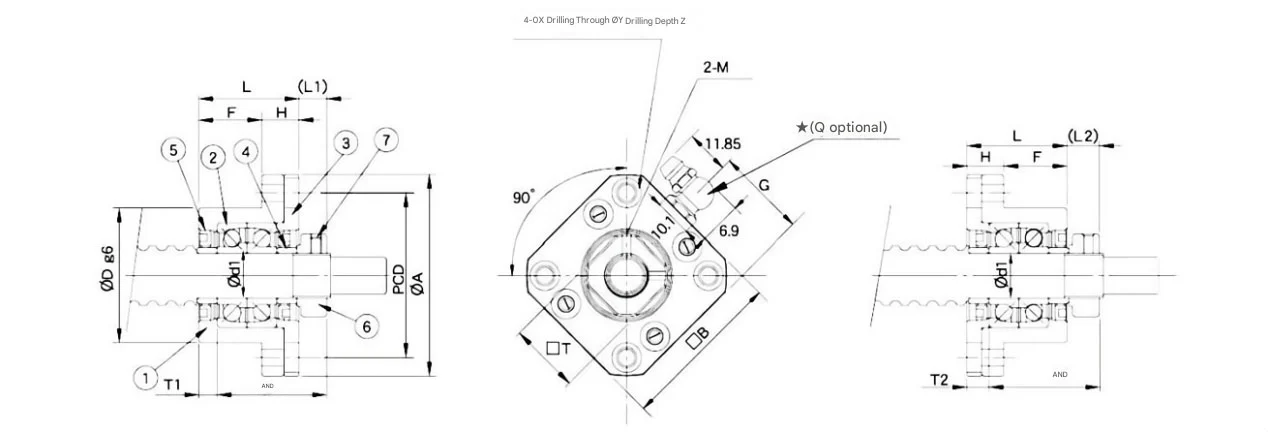

Dəstək Bölməsi Sabit Tərəfli MFK Seriyası

Model	Diametri	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

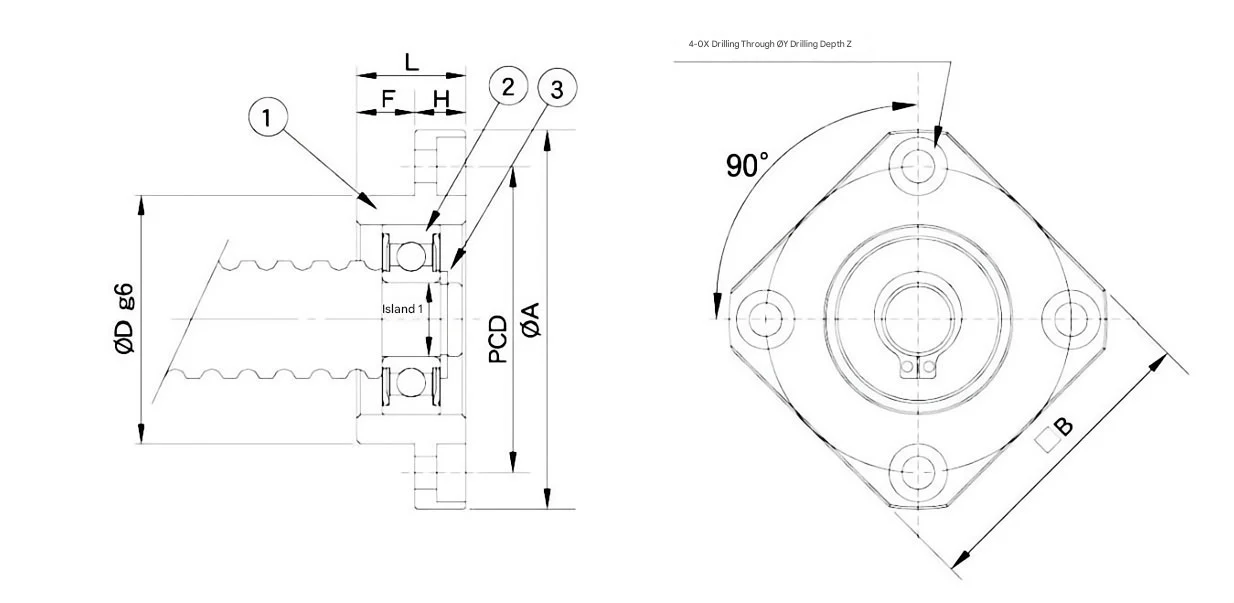

Dəstək Vahidi Dəstək tərəfi MEF seriyası

Model	Diametri	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Niyə Maitu Məhsullarını Seçirsiniz?

Sistemli Hərəkət Bütövlüyü

Biz sadəcə hissələri satmırıq; biz inteqrasiya olunmuş hərəkət həlləri təqdim edirik. Sabit və dəstəklənən qurğularımız trapezoidal və ACME vida spesifikasiyalarımıza mükəmməl uyğunlaşmaq üçün hazırlanmışdır, hizalanma səhvlərini aradan qaldırır və bütün ötürmə sisteminizin struktur bütövlüyünü təmin edir.

Təkmil Termal Kompensasiya Dizaynı

Bizim "Dəstəklənən Yan" bölmələrimiz eksenel üzməyə icazə vermək üçün xüsusi olaraq hazırlanmışdır. Vida şaftının temperatur dəyişkənliyi altında sərbəst şəkildə genişlənməsinə və ya büzülməsinə imkan verməklə, dizaynımız uzun vida birləşmələrində sistemin vaxtından əvvəl sıradan çıxmasının əsas səbəbləri olan daxili gərginliklərin və bağlanmanın qarşısını alır.

Yüksək Sərtlikli İki İstiqamətli Yükləmə

Dəqiq yerləşdirmə üçün "Sabit tərəf" bölmələrimiz yüksək dərəcəli bucaq kontaktlı rulmanları birləşdirir. Bu konfiqurasiya, hətta ağır sənaye yükləri altında dəqiq dəqiqliyi qorumaq üçün əhəmiyyətli iki istiqamətli itələmə qüvvələrini udaraq üstün eksenel və radial məhdudiyyət təmin edir.

12+ illik istehsal təcrübəsi

Şanxay Yingqidən gələn miras və Suzhouda on illik müstəqil istehsalla Maitu dərin domen təcrübəsi gətirir. ISO 9001 sertifikatlı müəssisəmiz istehsalın hər bir mərhələsinə nəzarət etmək üçün özünü inkişaf etdirən ERP sistemindən istifadə edir və hər bir dəstək vahidinin ciddi sənaye dözümlülüklərinə cavab verməsini təmin edir.

Kanıtlanmış Performans və Fərdiləşdirmə

Qlobal müştərilərə çatdırılan 80.000-dən çox vahidlə biz sübut edilmiş bir təcrübə təklif edirik. İstər standart karbon poladına, istərsə də paslanmayan polad və ya bürünc kimi xüsusi materiallara ehtiyacınız olmasından asılı olmayaraq, 10 mühəndisdən ibarət komandamız dəstək blokunu xüsusi ətraf mühit və mexaniki tələblərinizə uyğunlaşdıra bilər.

Tez-tez verilən suallar

Dəstək vahidi Sabit və Dəstəklənən tərəfi necə düzgün seçmək olar?

Standart yüksək dəqiqlikli quraşdırma bir Sabit Tərəf (vidayı eksenel olaraq bağlamaq və sıxma yüklərini idarə etmək üçün) və bir Dəstəklənən Tərəf (istilik genişlənməsinə icazə verərkən radial dəstəyi təmin etmək) tələb edir. Mühəndislik komandamız yükün istiqaməti və sürət tələbləriniz əsasında xüsusi rulman konfiqurasiyasını (məsələn, bucaq kontaktı və dərin yiv) müəyyən etməyə kömək edə bilər.

Dəstək bölmələriniz həm Trapezoidal, həm də ACME vintləri ilə uyğun gəlirmi?

Bəli. Biz inteqrasiya olunmuş həllər üzrə ixtisaslaşmışıq. Dəstək bölmələrimiz 30° Trapezoidal və 29° ACME vintlərimizin son jurnal ölçülərinə uyğun olmaq üçün xüsusi olaraq işlənmişdir. Bu, yüksək sürətli əməliyyat zamanı vibrasiyanı və səs-küyü azaldaraq, qüsursuz uyğunluğu təmin edir.

Maitu bu bölmələrdə uzunömürlülük təmin etmək üçün hansı tədbirlər görür?

Biz ciddi keyfiyyətə nəzarət prosedurlarından, o cümlədən korpusun çuxurunun dəqiq daşlanması və yüksək karbonlu xromlu poladın seçilməsindən istifadə edirik. Bölmələrimiz çirklənmənin qarşısını almaq üçün idarə olunan mühitlərdə yığılır, sürtkü yağının və möhürlərin uzun müddət ərzində baxımsız işləməsini təmin edir.

İstədiyiniz şaft diametrləri və xüsusi materiallar üçün dəstək bölmələri təmin edə bilərsinizmi?

Tamamilə. Geniş çeşiddə standart spesifikasiyalar təklif etsək də, zavodumuz fərdi dizaynları idarə etmək üçün CNC torna dəzgahları və yüksək dəqiqlikli emal mərkəzləri ilə təchiz edilmişdir. Biz sizin xüsusi çertyojlarınız və texniki qeydlərinizə əsasən müxtəlif materiallardan, o cümlədən korroziyalı mühitlər üçün paslanmayan poladdan istifadə edərək vahidlər istehsal edə bilərik.
