İkiqat qozlu yuvarlanmış vida
Maitu'nun İkiqat Qozlu Rolled Vidası, fırlanma hərəkətini üstün səmərəlilik və dəqiq dəqiqliklə xətti hərəkətə çevirmək üçün ustalıqla hazırlanmış yüksək dəqiqlikli mexaniki komponent kimi dayanır. Bizim yetkin istehsal sistemimiz və top vintli istehsal təchizat zəncirimiz var, bu da bizə istehsal və çatdırılma həllərini və s. təmin etməyə imkan verir.
Əsas mühəndislik konsepsiyalarına əsaslanan Maitunun keyfiyyətli ikiqat qozlu yuvarlanan top vintləri yuvarlanan kontakt mexanizminə əsaslanır - təkrar dövriyyəli bilyalı rulmanlar vida mili ilə qoz arasındakı sürtünməni minimuma endirir. Bu yenilikçi dizayn, 90% və ya daha yüksək mexaniki səmərəliliyi ilə öyünərək, trapezoidal qurğuşun vintləri əhəmiyyətli dərəcədə üstələyir. Beləliklə, dəqiqlik, etibarlılıq və enerji qənaətinin müzakirə olunmadığı tətbiqlər üçün əvəzolunmaz seçim halına gəldi.
Texniki məqamlar
1.Vintdəki iplər dəqiq soyuq yayma texnikası ilə yaradılmışdır. Bu proses səthin sərtliyini artırır və ardıcıl taxıl quruluşunu təmin edir, eyni zamanda orta və yüksək həcmli istehsal əməliyyatları üçün xərcləri idarə edə bilir.
2. Qoz top qaytarma kanalları və deflektorlarla inteqrasiya olunmuş yer qənaət edən dizayna malikdir. Bu quraşdırma hətta dəyişən yüklərə və işləmə sürətlərinə məruz qaldıqda belə, topun qüsursuz dövriyyəsinə zəmanət verir.
3.İkiqat qozlu konfiqurasiyalar və ya ofset aparıcılar kimi seçilə bilən qabaqcadan yükləmə həlləri tələb olunan tapşırıqlar üçün müstəsna mövqe təkrarlanmasını təmin edərək, eksenel boşluqları effektiv şəkildə aradan qaldırır.
4. ISO 3408 və JIS B1192 standartlarına ciddi uyğun olaraq istehsal olunub və bütün vahidlərdə ardıcıl ölçü dəqiqliyi və etibarlı performans təmin edilir.
Əsas Performans Faydaları
Soyuq yayma prosesi vintin səthinə sıxıcı qalıq gərginliklər verir və üç kritik sahədə nəzərəçarpacaq irəliləyişlərə səbəb olur:
1. Uzadılmış Yorğunluq Ömrü: Sənaye standartı L10 həyat düsturuna uyğun olaraq hesablanmış nominal xidmət müddəti ilə dinamik yükləmə şəraitində gücləndirilmiş davamlılıq.
2. Üstün Sərtlik: Optimallaşdırılmış sərtlik xüsusiyyətləri bu top vintini sürətli reaksiya və minimal struktur deformasiya tələb edən tətbiqlər üçün ideal edir.
3. Hamar, Səssiz Əməliyyat: Mükəmməl səth örtüyü (Ra dəyərləri adətən ≤ 0,4 μm ilə) vibrasiyanı minimuma endirir və əməliyyat səs-küyünü azaldır, sistemin ümumi performansını artırır.
Material Xüsusiyyətləri
| Vida mili: | HRC 58-62-ə qədər bərkimiş yüksək karbonlu xrom polad (SCM435/SNCM220). |
| Qoz yuvası: | Korroziyaya davamlılıq üçün qara oksid və ya sink-nikel örtüklü lehimli polad. |
| Toplar: | Yüksək sürətli tətbiqlər üçün əlavə keramika alternativləri ilə 100 dərəcəli xrom polad (GCr15). |
Tətbiq sənayeləri
CNC dəzgahları və sənaye robotları
Aerokosmik hərəkətə keçirmə sistemləri
Tibbi görüntüləmə və avtomatlaşdırılmış diaqnostika avadanlığı
Yarımkeçirici vafli işləmə və litoqrafiya
Elektrikli avtomobil akkumulyatorlarının yığılması xətləri
Bizim ikiqat qozlu rulonlu vidamız mövqe dəqiqliyi üçün ciddi sınaqdan keçir. Və bu, sənaye dəqiqliyi dərəcələrinə (C3-C7) uyğunluğu təmin edə bilər. Yuvarlanan iplik iqtisadiyyatını bilyalı vint performansı ilə birləşdirərək, bu məhsul dəqiqlik, uzunömürlülük və ümumi sahiblik dəyərinin həssas olduğu avtomatlaşdırma sənayeləri üçün optimal həll yolu təqdim edir.
İstehsal parametrləri
| Növ | Dəqiqlik dərəcəsi | İstiqamət | Başlayın | Kod | Fındıq növü | Məhdud Uzunluq | ||
| d | Qurğuşun | Muncuq Da | Sağ/Sol | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V, NI, NU, BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V, NI, NU, BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V, NI, NU, BSH, H, A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V, NI, NU, BSH, H, A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V, NI, NU, M, H, A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V, NI, NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V, NI, NU, H, A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V, NI, NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V, NI, NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Niyə ehtiyaclarınız üçün Maitu seçməlisiniz?
Mühəndislik Mükəmməlliyi və Kanıtlanmış Track Record:
12 ildən çox ixtisaslaşdırılmış istehsal təcrübəsi ilə (Şanxayda 20 illik mirasdan irəli gəlir) Maitu 16.000-dən çox vida konfiqurasiyasını uğurla təqdim etdi. Biz sadəcə hissələri satmırıq; biz 5000-dən çox qlobal müştəriyə xidmət tarixi ilə dəstəklənən hərəkətə nəzarət həlləri təqdim edirik.
Cüt Nut Texnologiyası ilə Sıfır Boşluq Dəqiqliyi:
Bizim ikiqat qozlu yuvarlanan top vintlərimiz seçilə bilən ön yükləmə həlləri vasitəsilə eksenel boşluqları aradan qaldırmaq üçün hazırlanmışdır. Standart tək qozlardan fərqli olaraq, bizim qoşa qoz konfiqurasiyamız üstün mövqelərin təkrarlanmasını və gücləndirilmiş sərtliyi təmin edir, bu da onları C5-C7 dəqiqlik tələbləri üçün bahalı torpaq vintlərinə optimal sərfəli alternativ edir.
Üstün material bütövlüyü və səthi bitirmə:
Biz HRC 58-62-ə qədər bərkimiş SCM435/SNCM220 yüksək karbonlu xrom poladdan istifadə edirik. Dəqiq soyuq yayma texnikamız və Ra ≤ 0,4 μm səth bitirmə ilə birlikdə vintlərimiz L10 uzun yorğunluq müddəti və 90%-dən çox mexaniki səmərəlilik təklif edir və Ümumi Mülkiyyət Xərclərini (TCO) əhəmiyyətli dərəcədə azaldır.
Öz-özünə hazırlanmış ERP vasitəsilə Qabaqcıl İzləmə:
Keyfiyyət bir elmdir, təsadüf deyil. Maitu istehsalın hər bir mərhələsini - xammalın istilik müalicəsindən tutmuş son dinamik sınaqlara qədər izləmək üçün xüsusi ERP sistemindən istifadə edir. Bu, hər bir göndərişin ciddi şəkildə ISO 3408 və JIS B1192 standartlarına uyğun olmasını təmin edərək, müştərilərimizə tam şəffaflıq və ardıcıl keyfiyyət təqdim edir.
Tez-tez verilən suallar
1. Maitu yuvarlanan top vintinin zəminlə müqayisədə dəqiq dərəcəsini necə təmin edir?
Torpaq vintləri ənənəvi olaraq ultra yüksək dəqiqlik üçün istifadə edilsə də, Maitu-nun qabaqcıl soyuq yayma texnologiyası bizim İkiqat Qoz Ön Yükləmə Sistemimizlə birləşərək bizə C5-dən C7-yə qədər dəqiqlik dərəcələrini əldə etməyə imkan verir. Bu, həm dəqiqliyin, həm də büdcənin kritik amillər olduğu avtomatlaşdırma və robototexnika üçün ideal olan, əhəmiyyətli dərəcədə aşağı qiymətə malik yüksək performanslı həll təklif edir.
2. Xüsusi CAD çertyojlarımıza uyğun olaraq xüsusi son emal təmin edə bilərsinizmi?
Bəli. Biz xüsusi son emal üçün yüksək dəqiqlikli CNC torna dəzgahları ilə təchiz olunmuş 10 ixtisaslaşdırılmış istehsal xəttini idarə edirik. Tətbiqinizin xüsusi çəngəl yivləri, açarlı valları və ya yivli ucları tələb etməsindən asılı olmayaraq, vibrasiyanın və vaxtından əvvəl aşınmanın qarşısını almaq üçün emalın top yolu ilə konsentrik olmasını təmin edirik.
3. Toplu sifarişlər və OEM fərdiləşdirmələri üçün tipik çatdırılma müddəti nədir?
Suzhou və Dongguandakı ikili fabrik quruluşumuz sayəsində biz yüksək istehsal gücü saxlayırıq. Standart spesifikasiyalara görə, biz çoxlu haddelenmiş val ehtiyatını daşıyırıq. OEM fərdiləşdirmələri üçün, rəsm ERP-nəzarət edilən iş axınımız vasitəsilə təsdiqləndikdən sonra, hətta yüksək həcmli sifarişlər üçün də vaxtında çatdırılmanı təmin etmək üçün sadələşdirilmiş istehsal cədvəli təqdim edirik.
4. Göndərmədən əvvəl top vintlərinin keyfiyyətinə və işinə necə zəmanət verirsiniz?
Hər Maitu İkiqat Qozlu Rolled Vida ciddi yoxlama protokolundan keçir. Buraya səthi sərtlik testi, ölçülərin yoxlanılması (ISO 3408 uyğun) və hamar işləmə sınağı daxildir.

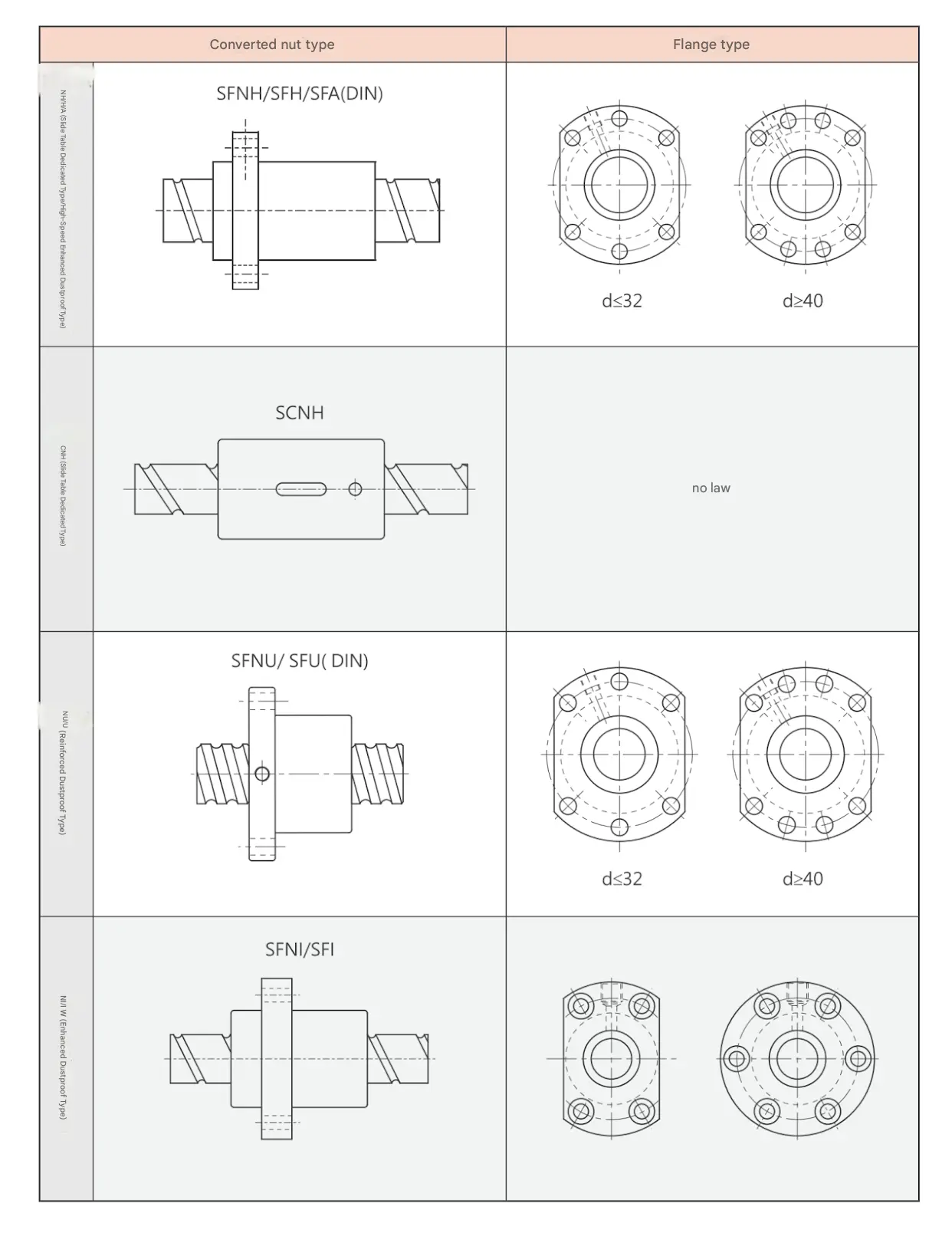

Vidalı Qoz Referansı
Ətraflı məlumat və digər qoz növləri üçün bizimlə əlaqə saxlayın.
