Ultra Dəqiq Xətti Bələdçilər Müasir Hərəkət Sistemlərində Dəqiqliyi, Sabitliyi və Etibarlılığı Necə Təkmilləşdirə bilər

Məqalənin xülasəsi: Ultra Dəqiq Xətti Bələdçilərfövqəladə dəqiq yerləşdirmə, hamar hərəkət, yüksək sərtlik və uzunmüddətli təkrarlanma tələb edən hərəkət sistemləri üçün vacibdir. Yarımkeçirici avadanlıq və dəqiq dəzgahlardan robototexnika və tibbi cihazlara qədər düzgün xətti bələdçi emal keyfiyyətinə, avadanlığın dayanıqlığına və əməliyyat xərclərinə birbaşa təsir göstərə bilər. Bu məqalədə ultra-dəqiq bələdçi yolların necə işlədiyi, hansı spesifikasiyaların daha çox əhəmiyyət kəsb etdiyi, dəqiqlik dərəcələrinin necə müqayisə edildiyi və alıcıların peşəkar istehsalçıdan etibarlı həll variantı seçərkən nələrə diqqət etmələri izah edilir.Maitu.

Mündəricat

• Ultra Dəqiq Xətti Bələdçilər Niyə Vacibdir?
• Hansı Texniki Xüsusiyyətlər Yüksək Performanslı Xətti Bələdçini müəyyənləşdirir?
• Dəqiq qiymətlər və tolerantlıqlar performansa necə təsir edir?
• Hansı Materiallar və Səth Müalicələri Uzunmüddətli Dəqiqliyi dəstəkləyir?
• Ultra-Dəqiq Xətti Bələdçilər Adətən Harada İstifadə olunur?
• Doğru xətti bələdçini necə seçməlisiniz?
• Alıcılar hansı keyfiyyətə nəzarəti gözləməlidirlər?
• Tez-tez verilən suallar
• Son Düşüncələr

Ultra Dəqiq Xətti Bələdçilər Niyə Vacibdir?

Müasir avtomatlaşdırmada xətti hərəkət artıq komponenti A nöqtəsindən B nöqtəsinə köçürməkdən ibarət deyil. Yarımkeçiricilərin istehsalı, dəqiq yoxlama, CNC emal, robot texnikası və tibbi avadanlıq çox vaxt son dərəcə kiçik sapmalarla təkrarlanan hərəkət tələb edir. Bu tətbiqlərdə hətta bir neçə mikrometr həndəsi xəta məhsulun keyfiyyətinə, montaj dəqiqliyinə və ya ölçmə nəticələrinə təsir göstərə bilər.

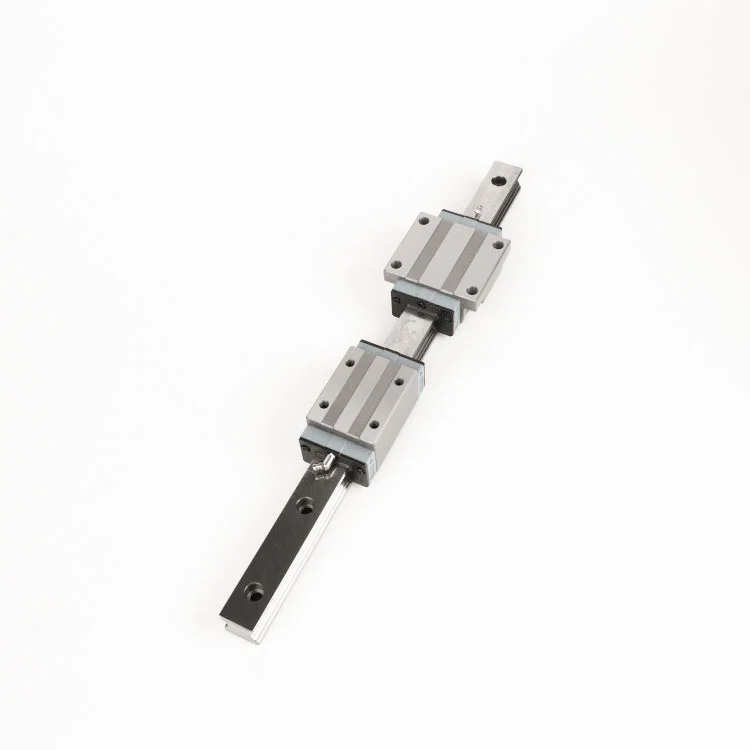

Ultra Dəqiq Xətti Bələdçilər bələdçi rels və vaqon arasında idarə olunan yuvarlanan hərəkət interfeysini təmin edir. Onların optimallaşdırılmış yuvarlaq həndəsəsi, diqqətlə yerə montaj səthləri və idarə olunan istehsal dözümlülüyü arzuolunmaz vibrasiyanı, mövqe dəyişikliyini və mexaniki oyunu minimuma endirməyə kömək edir.

Maitu tələbkar sənaye tətbiqləri üçün xətti hərəkət məhsulları hazırlayır və dəqiq komponentlərin istehsalı və əlaqəli həllərdə 12 ildən çox təcrübəyə malikdir. Onun ultra-dəqiq istiqamətləndirici yolları sərtlik, ölçülü ardıcıllıq, yük performansı və uzunmüddətli etibarlılıq ətrafında dizayn edilmişdir ki, bu da onları adi xətti bələdçilərin kifayət qədər dəqiqliyi təmin edə bilməyəcəyi sistemlər üçün uyğun edir.

Buna görə də, ultra dəqiq bələdçinin dəyəri onun ölçülü dözümlülüyü ilə məhdudlaşmır. Həndəsi dəqiqlik, material xassələri, əvvəlcədən yükləmə davranışı, quraşdırma keyfiyyəti, yağlama, sızdırmazlıq və keyfiyyət yoxlamasının birləşməsidir ki, bu, real dünyadakı hərəkət performansını müəyyən edir.

Hansı Texniki Xüsusiyyətlər Yüksək Performanslı Xətti Bələdçini müəyyənləşdirir?

Dəqiq xətti bələdçi tək dəqiqlik nömrəsi ilə deyil, tam hərəkət komponenti kimi qiymətləndirilməlidir. Bir neçə texniki xüsusiyyət onun performansını müəyyən etmək üçün birlikdə işləyir.

Dörd Nöqtəli Əlaqə və Yük Paylanması

Optimallaşdırılmış sürüşmə yolu strukturu tətbiq olunan yükləri bir çox əlaqə nöqtələri arasında paylaya bilər. Bu, bələdçiyə radial qüvvələri, yanal qüvvələri və an yüklərini, xüsusən də çoxoxlu avadanlıqlarda daha effektiv idarə etməyə kömək edir.

Dəqiq torpaq səthləri

Torpaq yolları və montaj səthləri daha hamar vaqon hərəkətinə və təkmilləşdirilmiş ölçü konsistensiyasına kömək edir. Maitu, ultra-dəqiqlik seriyası üçün təxminən Ra 0,4-0,8 μm səthi bitirmə ilə yer cığırlarını müəyyən edir.

Yüksək Sərtlik

Bələdçi ağır alətləri, kəsici qüvvələri, yoxlama modullarını və ya çoxoxlu mexanizmləri dəstəklədikdə sərtlik xüsusilə vacib olur. Sərt istiqamətləndirici yol deformasiyanı azaltmağa və iş yükləri altında mövqe sabitliyini qorumağa kömək edə bilər.

Etibarlı Sızdırmazlıq və Yağlama

Çirklənmə xətti hərəkət sistemlərində əsas narahatlıq doğurur. İnteqrasiya edilmiş çox labirintli möhürlər çirkləndiricilərin yuvarlanan elementlərə və yuvarlanma yollarına çatmasının qarşısını almağa kömək edə bilər. İsteğe bağlı yağlama həlləri uzunmüddətli istismar zamanı texniki xidmət tələblərini daha da azalda bilər.

• Sabit və hamar xətti hərəkət
• Yüksək yük və an yük qabiliyyəti
• Səyahət zamanı azaldılmış vibrasiya
• Nəzarət olunan montaj və işləmə dəqiqliyi
• Toz və xarici çirkləndiricilərdən qorunma
• Düzgün yağlandıqda daha uzun texniki xidmət intervalları

Dəqiq qiymətlər və tolerantlıqlar performansa necə təsir edir?

Dəqiqlik dərəcəsi kritik ölçülərin və həndəsi xüsusiyyətlərin nə qədər sıx şəkildə idarə olunduğunu müəyyən edir. Çoxlu paralel relslərin və ya koordinasiya edilmiş oxların daxil olduğu tətbiqlər üçün istiqamətləndirici yollar arasında ardıcıllıq xüsusilə vacibdir, çünki quraşdırma və istismar zamanı kiçik ölçülü fərqlər toplana bilər.

Məsələn, Maitunun istehsal məlumatları N, H, P, SP və UP daxil olmaqla bir neçə dəqiqlik dərəcəsini təmin edir. UP sinfi sadalanan diapazonda ən yüksək dəqiqlik kateqoriyasını təmsil edir.

Qeyd: Göstərilən dəyərlər hündürlüyü və eni (△H və △W) üçün istehsal parametrləridir və xüsusi bələdçi konfiqurasiyası və tətbiq tələbləri ilə birlikdə qiymətləndirilməlidir.

Sinxronlaşdırılmış hərəkət tələb edən sistemlər üçün daha yüksək dəqiqlik dərəcəsinin seçilməsi daha böyük ölçülü ardıcıllıq təmin edə bilər. Bununla belə, ən yüksək qiymət avtomatik olaraq hər maşın üçün ən yaxşı seçim deyil. Alıcılar tələb olunan dəqiqliyi, yükü, dəmir yolunun uzunluğunu, quraşdırma şərtlərini, əməliyyat mühitini və layihənin ümumi dəyərini balanslaşdırmalıdırlar.

Hansı Materiallar və Səth Müalicələri Uzunmüddətli Dəqiqliyi dəstəkləyir?

Material seçimi birbaşa sərtliyə, aşınma müqavimətinə, ölçü sabitliyinə və xidmət müddətinə təsir göstərir. SUJ2-ekvivalent material kimi yüksək karbonlu xromlu poladdan tələb olunan yuvarlanan kontakt komponentləri üçün geniş istifadə olunur, çünki müvafiq istilik müalicəsindən sonra yüksək sərtliyə nail ola bilir.

Maitunun ultra-dəqiq xətti bələdçi seriyası təxminən 58-62 HRC müəyyən edilmiş sərtliyə malik yüksək karbonlu xromlu poladdan istifadə edir. Dəqiq zəmin yolları və idarə olunan istilik müalicəsi davamlı işləmə üçün sabit təmas səthi yaratmağa kömək edir.

Tətbiq mühitindən asılı olaraq, səth müalicəsi də nəzərdən keçirilə bilər. Qara oksid və elektriksiz nikel örtük əlavə səth qorunmasını təmin edə bilər və korroziyaya davamlılıq və ya ətraf mühitə davamlılıq vacib bir məsələ olduqda faydalı ola bilər.

• Əsas material:Yüksək karbonlu xromlu polad
• Sərtlik:Təxminən 58-62 HRC
• Yarış finişi:Təxminən Ra 0,4-0,8 μm
• Əlavə qorunma:Qara oksid və ya elektriksiz nikel örtük

Ultra-Dəqiq Xətti Bələdçilər Adətən Harada İstifadə olunur?

Hərəkət tələbləri nə qədər sərt olarsa, yüksək dəqiqlikli bələdçi yolunun potensial dəyəri bir o qədər yüksək olar. Bu komponentlər, davamlı hərəkət və ya xarici yükləri idarə edərkən avadanlıq təkrarlanan mövqe tutmalı olduqda xüsusilə aktualdır.

Yarımkeçirici Avadanlıqlar

Gofretlə işləmə, yoxlama, paylama və qablaşdırma avadanlığı yüksək idarə olunan hərəkət tələb edə bilər. Stabil xətti bələdçilik yerləşdirmə sistemlərinə təkrarlanma qabiliyyətini saxlamağa və arzuolunmaz vibrasiyanı azaltmağa kömək edir.

Dəqiq Maşın Alətləri

CNC və digər yüksək dəqiqlikli emal avadanlığı kəsmə dəqiqliyini və təkrarlanan alət yerləşdirməsini dəstəkləmək üçün sərt hərəkət komponentlərindən asılıdır.

Sənaye Robotları

Robot sistemləri ilə istifadə olunan xətti baltalar dəyişən yüklər və mürəkkəb hərəkət nümunələri ilə qarşılaşa bilər. Güclü an yükləmə qabiliyyəti çox oxlu konfiqurasiyalarda sabitliyi qorumağa kömək edə bilər.

Dəqiq Ölçmə Alətləri

Ölçmə avadanlıqları mexaniki sapmaya xüsusilə həssasdır. Hamar hərəkət və idarə olunan həndəsi toleranslar ölçmə xətasının mexaniki mənbələrini azaltmağa kömək edə bilər.

Tibbi Avadanlıq

Tibbi istehsal və dəqiq alətlər tez-tez etibarlı yerləşdirmə, idarə olunan hərəkət və müvafiq səth qorunması tələb edir. Bələdçi seçimi həm mexaniki performansı, həm də ətraf mühitin tələblərini nəzərə almalıdır.

Doğru xətti bələdçini necə seçməlisiniz?

Yalnız elan edilmiş dəqiqlik sinfinə əsaslanaraq bələdçi yolunun seçilməsi uyğun olmayan dizayna səbəb ola bilər. Daha yaxşı yanaşma tam əməliyyat mühitini və mexaniki tələbləri qiymətləndirməkdir.

1. Tələb olunan yerləşdirmə dəqiqliyini təyin edin:Hədəf dəqiqliyini, təkrarlanma qabiliyyətini və icazə verilən həndəsi sapmanı müəyyənləşdirin.
2. Statik və dinamik yükləri hesablayın:Faydalı yükü, sürətlənməni, kəsmə qüvvəsini, an yüklərini və yükün paylanmasını nəzərə alın.
3. Dəmir yolunun uzunluğunu yoxlayın:Daha uzun relslərin fərqli dözümlülük tələbləri ola bilər, buna görə də uzunluq və dəqiqlik dərəcəsi birlikdə qiymətləndirilməlidir.
4. Ətraf mühitin vəziyyətini qiymətləndirin:Toz, rütubət, temperatur, aşındırıcı maddələr və təmiz otaq tələblərini nəzərə alın.
5. Uyğun yağlama seçin:Sürtünməni azaltmaq və ardıcıl yuvarlanma performansını dəstəkləmək üçün düzgün yağlama vacibdir.
6. Quraşdırmanın düzgünlüyünü təsdiqləyin:Hətta yüksək dəqiqliklə bələdçi səhv emal edilmiş və ya zəif hizalanmış montaj səthini kompensasiya edə bilməz.
7. Yoxlama sənədlərini tələb edin:Texniki yoxlama hesabatları tədarük edilən komponentlərin razılaşdırılmış spesifikasiyalara cavab verdiyinə dair faydalı sübutlar təqdim edir.

Tələbləri olan layihələr üçün mühəndislər həmçinin spesifikasiyanı tamamlamazdan əvvəl vaqonun konfiqurasiyasını, əvvəlcədən yükləməni, quraşdırma metodunu, rels paralelliyini, sürücü-sistemlə qarşılıqlı əlaqəni və gözlənilən xidmət dövrünü nəzərə almalıdırlar.

Alıcılar hansı keyfiyyətə nəzarəti gözləməlidirlər?

Dəqiq komponentlər yalnız vizual yoxlamadan daha çox ölçülə bilən keyfiyyətə nəzarət tələb edir. Peşəkar təchizatçının xammalı, istilik müalicəsini, üyüdülməsini, ölçülərin yoxlanılmasını, işləmə performansını və yekun yoxlamanı əhatə edən prosesləri olmalıdır.

Maitu bildirir ki, onun istehsal prosesi istilik müalicəsi, dəqiq üyüdülmə və yekun yoxlama vasitəsilə yüksək karbonlu xromlu polad anbarından ERP əsaslı keyfiyyət izlənilməsindən istifadə edir. Onun bələdçi yolları həmçinin sifarişlər üçün nəzərdə tutulmuş yoxlama sənədləri ilə profil proyeksiyasına, səs-küyün qiymətləndirilməsinə və yükün yoxlanılmasına məruz qalır.

Bu yanaşma OEM-lər və mühəndislik qrupları üçün vacibdir, çünki izlənilə bilən təftiş məlumatları daxil olan keyfiyyətə nəzarət, layihə sənədləri və uzunmüddətli texniki xidmət qərarlarını dəstəkləyə bilər.

Maitu həmçinin 5000-dən çox qlobal müştəriyə xidmət təcrübəsi ilə birlikdə Suzhou əməliyyatının başlanmasından bəri hazırlanmış dəqiq qurğuşun vintlər və xətti komponentlərin 16.000-dən çox spesifikasiyasını bildirir. Onun istehsal resurslarına həm kiçik miqdar tələblərini, həm də daha böyük istehsal sifarişlərini dəstəkləyən Suzhou və Dongguandakı obyektlər daxildir.

Tez-tez verilən suallar

Ultra Precision Xətti Bələdçilər nədir?

Ultra Həssas Xətti Bələdçilər idarə olunan yerləşdirmə, hamar hərəkət, yüksək sərtlik və ardıcıl həndəsi dözümlülük tələb edən tətbiqlər üçün nəzərdə tutulmuş yüksək dəqiqliyə malik xətti hərəkət komponentləridir. Onlar adətən yarımkeçirici avadanlıqlarda, dəqiq dəzgahlarda, robot texnikasında, ölçmə avadanlıqlarında və tibbi istehsalda istifadə olunur.

UP dərəcəli xətti bələdçiləri standart siniflərdən nə ilə fərqləndirir?

UP səviyyəli bələdçi yolları standart siniflərə nisbətən daha sıx ölçülü ehtiyatlarla istehsal olunur. Məsələn, Maitunun sadalanan istehsal parametrləri uzunluğu 500 mm-ə qədər olan UP dərəcəli relslər üçün 2 μm olan △H və △W ehtiyatını göstərir. Qiymətin həqiqi uyğunluğu maşının tam dizaynından və tələb olunan dəqiqlikdən asılıdır.

Yüksək dəqiqlikli xətti bələdçilər üçün hansı materialdan istifadə olunur?

Yüksək karbonlu xrom daşıyan polad adətən tələbkar xətti hərəkət tətbiqləri üçün seçilir, çünki istilik müalicəsindən sonra yüksək sərtliyə və aşınma müqavimətinə nail ola bilir. Maitu, ultra dəqiq seriyası üçün təxminən 58-62 HRC sərtliyinə malik SUJ2-ekvivalent materialı təyin edir.

Xətti bələdçinin xidmət müddətini necə artırmaq olar?

Düzgün quraşdırma, uyğun əvvəlcədən yükləmə, uyğun yağlama, çirklənməyə nəzarət, yükün düzgün paylanması və müntəzəm yoxlama bütün xidmət müddətinə kömək edir. Möhürlənmiş istiqamətləndirici yollar və uyğun səth müalicələri çətin iş mühitlərində əlavə qorunma təmin edə bilər.

Ultra dəqiqlikli təlimatlar təmiz otaq və ya yarımkeçirici tətbiqlər üçün uyğundurmu?

Bələdçi konfiqurasiyası, yağlama, sızdırmazlıq, səth müalicəsi və təmizlik tələbləri tətbiqə düzgün uyğunlaşdıqda onlar uyğun ola bilər. Həssas mühitlər üçün alıcılar sifariş verməzdən əvvəl təchizatçı ilə material, örtük, yağlama, hissəciklərə nəzarət və yoxlama tələblərini müzakirə etməlidirlər.

Son Düşüncələr

Ultra Həssas Xətti Bələdçilər hərəkət dəqiqliyi, sərtlik, təkrarlanma və etibarlılığın birbaşa avadanlıq performansına təsir etdiyi tətbiqlərdə mühüm rol oynayır. Düzgün həll variantının seçilməsi nominal dəqiqlik dərəcələrini müqayisə etməkdən daha çox tələb edir. Materialın keyfiyyəti, çuxurun bitirilməsi, yükün paylanması, möhürləmə, yağlama, quraşdırma şərtləri, yoxlama prosedurları və tətbiq tələbləri hamısı birlikdə nəzərə alınmalıdır.

Dəqiq xətti hərəkət texnologiyası, geniş məhsul portfeli, ətraflı istehsal parametrləri və izlənilə bilən keyfiyyətə nəzarət proseslərində 12 ildən çox təcrübə ilə Maitu tələbkar sənaye tətbiqləri üçün xətti bələdçi həllər təqdim edir. CNC avadanlığı, yarımkeçirici maşınlar, robototexnika, dəqiq ölçmə və ya tibbi istehsal üçün bələdçi yollarını qiymətləndirirsinizsə, Ultra Precision Xətti Bələdçilər vəbizimlə əlaqə saxlayındəqiqliyi, yükü, dəmir yolunun uzunluğu, ətraf mühit və fərdiləşdirmə tələblərini müzakirə etmək.
